第一讲 地图部分

第三课时

5．地形剖面图的绘制及其应用

（1）地形剖面图是以等高线地形图为基础转绘而成的，它也是一种平面直角坐标图。地形剖面图的主要制作步骤是：

①根据要求选取剖面线，如图甲图中的AB线。

②选择适当的水平比例尺将等高线图上的剖面线转绘到剖面图中作横轴，一般地说剖面图的水平比例尺与等高线图的比例尺相同，如图中乙图中的A′B′线；用等高线图的高度确定合理的垂直比例尺作纵轴，一般地说垂直比例尺比水平比例尺大若干倍，如图中的垂直比例尺是水平比例尺的10倍。

  ③在地形图上沿着剖面线AB量Ac、cd、de……各段的距离，按剖面图的水平比例尺将量出的各段距离转到水平线A′B′上，得c′、d′、e′……各点；通过各点作垂线，垂线的高度是按各点高程依垂直比例尺计算出来的。

④将垂线各端点连成曲线，注出水平比例尺和垂直比例尺，即成为沿AB线的剖面图。

（2）地形剖面图能更直观地表示地面的垂直变化。根据等高线图绘制的地形剖面图，平整土地、修筑渠道、大堤、建设铁路、公路时，作为计算土石方工程的依据，。

6．地形图的综合应用

 （1）与气候结合：海拔高的地区应考虑气温的垂直递减，垂直递减率为0.60C/100m。山区应考虑迎风坡和背风坡，迎风坡降水量多、背风坡降水量少。盆地不易散热，又容易引起污染空气的滞留。

[经典例题8]

图2-10为某地等高线示意图。读图回答①～③题。

①关于下图的说法，正确的是       （    ）

A.甲、乙两山相对高度为2470米　　　　

B.CD是山谷，EF是山脊

C.H在西南坡上，阳光充足  　　　　 　

D.H地比B地降水多

②B点此时的温度为18℃，如果只考虑高度因素，那么甲峰与乙峰的温度分别为              （     ）

A.13.5℃，12.5℃

B.22.5℃，13.5℃

C.22.5℃，14.5℃                  D.13.5℃，14.5℃

   ③图中，有一处适合户外攀岩运动。运动员从崖底攀至陡崖****处，高差可能有（      ）

A．101米       B．198米      C．298米         D．601米

【解析】①H坡西北高，东南低，为东南坡，是该地盛行东南风的迎风坡，降水多。等高线从高处向低处凸出的区域为山脊，反之为山谷。②在对流层，气温直减率为：平均每上升100米，气温下降0.6℃。③等高距为200米，根据陡崖相对高度的计算公式：(n－1)h≤△H<(n＋1)h，即可判断高差的范围。

【答案】①D   ②A　 ③C

（2）与河流水文结合：

由山谷的分布，判断河流的位置及流向；河流上游海拔高，下游海拔低。

水库坝址宜选择峡谷地段(水平距离窄，垂直落差大) ；水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，且有较大的集水面积。

[经典例题9] 图2-11是某水库大坝位置示意图。据此回答①～②题。

②若水库大坝再加高100米，该地区的四个村庄可能会发生什么情况？（  ）

A.①号村庄会被淹没      B.②号村庄会被淹没

C.③号村庄会被淹没      D.④号村庄会被淹没

②关于下图的叙述，正确的是（  ）

A.支流甲河画错了          B.乙河向西北流

C.①位于②有正南方向      D.③比④高100米

【解析】①大坝加高100米后，水库理论水位****可达200米。③号村庄海拔低于200米，位于库区，可能被淹没。②河流总是出现在山区的山谷集水线上，甲河所在地形为山脊。

【答案】①C    ②A

（3）与运输线路结合：

建铁路、公路应建在坡度平缓的地区，翻山时应选择缓坡，并通过鞍部；要利用有利的地形地势，充分考虑路线的长度、坡度、少过河建桥；避免通过高寒区、沙漠区、沼泽区、永久冻土区、地下溶洞区等

引水线路的选择应从地势高处向地势低处。

输油管道的选择，路线尽可能短，尽量避免通过山脉、大河等。

（4）与“点”的区位结合：

工厂区位的确定要从多方面进行分析，对环境有污染的厂矿，要选择河流下游，常年主导风向的下方，结合地质地形条件，宜放在地基坚实，等高线间距较大的地形平坦开阔的地方；若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点，从经济效益考虑，要尽量接近原料、燃料、水源等资源产地。

港口的建设应考虑选择在避风深水海湾；避开含沙量大的河流(以免引起航道淤塞)。

气象站应建在地势坡度适中、地形开阔的地点。

疗养院应建在地势坡度较缓、气候宜人、空气清新的地方。

（5）与农业生产结合：

    根据等高线地形图反映出来的地形类型、地势起伏、坡度缓急、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案；如平原地区发展耕作业，山地、丘陵地区发展林业、畜牧业。

[能力训练]

1．要绘制一幅上海市地图，用下列哪种比例尺可使图上的内容最为详细？（    ）

A．1︰500 000        B．1厘米代表50千米

C．     D．1/1 000 000

右图为一方格状经纬网示意图，图中A、B两地相距33.3厘米，地方时相差4小时。据此回答2～3题。

2.有关该图比例尺的叙述正确的是                          （    ）

A.图上比例尺到处都一样           B.AC段的比例尺大于AB段

C.AB段的比例尺为1：10 000 000   D.CD间段比例尺比AB段大2倍

3.从A点去B点，距离最短的走法可能是                    （    ）

A.从A点向东至B点              B.从A点向西至B点

C.先向东北，再转向东南          D.先向东南，再转向东北

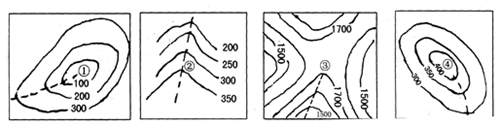

4.下图四幅地图中的虚线，可能发育成河流的是：                       (     )

A．①②           B．③④            C．①③            D．②④

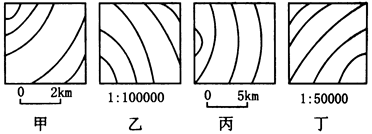

  读下图，四图等高距相等，回答5～8题：

 5.四幅图中坡度最陡的是　　  　　                                  (     )

A.甲　　　       　B.乙　　　    　C.丙　　　　   D.丁

6.关于四图的描述正确的是　　                                        (     )

A.四幅图的地势均为东北高西南低   B.反映的区域面积甲图****

C.反映实际地形最详细的是丁     D.甲图的比例尺是丙图的3倍

7.若把四图反映地区用同一比例尺绘图，则图幅面积从大到小排列正确的是   (     )

A.甲乙丙丁       B.丙甲乙丁      C.丁乙甲丙      D.丙丁甲乙

8.四图中不可能有河流的是                                             (     )

A.甲丙          B.乙丁     C.甲乙丙丁     D.以上都不对

9.若下图为等高线图，a＞b＞c＞d,甲、乙均在等高线闭合中，两地的地形最有可能的是                   (     )

 A.甲为洼地，乙为山丘

B.甲为山丘，乙为洼地

C.甲、乙均为洼

D.甲、乙均为山丘

读图后完成10～13题：

10.关于陡崖的叙述正确的是                (     )

   A．a处陡崖高于b处

B．a处陡崖相对高度在20米以上

C．b处陡崖相对高度在20米以上

D．b处陡崖相对高度在30米以上

11.高速公路选择在图中地形部位通过，主要原因是(    )

   A．该地位于山脊，地势较高

B．该地位于山谷，工程量小

   C．该地岩层脆弱，易于开挖

D．该地位于鞍部，地势较低

12.d地植物比c地长势更好些，主要原因是                           (     )

   A．地势低，坡度小                  B．蒸发量小，土壤湿润

C．光照条件好，气温高              D．土层厚度大，地下水位浅

13.为了防止陡崖处山体滑坡，下列措施最有效的是                     (     )

    ①植树造林     ②修筑梯田      ③控制水流量      ④整修加固裸露岩体

A．①④         B．②③         C．③④            D．②④

14．下图是三幅世界地图



       A                          B                        C

图A说明：公元2世纪埃及著名的数学、天文学、地理学家PTOLEMAIOS描绘出本图，1482年被欧洲学者编入《地理学入门》。

图B说明：1581年欧洲印制的十字军的世界地图。图中将世界描绘成三叶草形态，其中心是耶路撒冷。十字军是欧洲中世纪天主教会以罗马教皇为首组成的军队，多次以夺回圣城耶路撒冷等借口向地中海东部地区发动侵略性远征。

图C说明：17世纪时朝鲜人绘的世界地图。

读图后请回答：从地理学的角度看，这三张世界地图各有什么错误？

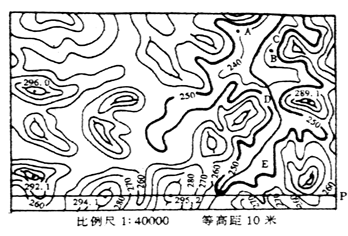

15． 读下面地形图、完成以下要求。

(1)图中等高线所表示的地形种类是        ，判断理由是：海拔高度在       米以下，       以下；相对高度在      米以下。

(2)河流的大致流向为        ；图中A、B两点的距离是1厘米，地面实际距离为        米。

(3)图示流域降水丰富，计划修建一个小水电站。仅此地形考虑，比较C、D、E三处在       处建坝工程量最小，估计坝高不超过       米。

16．读下面等高线地形图，回答下列问题。

（1）在B山设计了CB、DB两条登山公路线。根据等高线图判断，沿      线修建公路比较合理，理由是                    。

（2）G城是化学工业城市，此山区的主导风向

是           。在该山区要建立一处疗养院，

如在甲、乙两处选址的话，以      处较好,理

由是          。

（3）在A、B两山顶之间有山地电缆车相通。电

缆车速度是每分钟200米，乘缆车从B山顶到A

山顶约需       分钟。

（4）在方框中，画出EF剖面线的地形剖面图（垂直比例尺是1：5 000）。

参考答案

1．A

2．C   解析：AB间的实地距离为4×15×111×cos60°Km。AC、CD、BD所示的实际长度相等,为4×15°×111Km。

3．C   解析：地球球面上两点间的最短距离应为过这两点大圆的劣弧长。北半球同一纬度上的两点，大圆的劣弧向北弯曲，南半球反之。

4.C   5.D   6.C   7.B   8.D  9．A   10.C   11.D   12.D   13.A

14．① 图A中欧洲、亚洲比例失当，非洲南部失真，其他大洲、大洋未标出。② 图B中大洲、大洋轮廓严重失真，缺少大洋和南极洲。③ 图C只绘出中国、朝鲜、日本等东亚国家，而且没有统一的比例尺，其他大洲均未绘出。

15.(1) 丘陵     500（300米以下）  70

（2）自南向北流    400米

（3）D     20

16.（1）DB  等高线稀疏，坡度较小，工程量较小  （2）西北风  甲  化工厂盛行风向的上风向，阳坡，环境优美  （3）9  （4）
